不銹鋼底閥（水泵底閥）結構圖

    不銹鋼底閥安裝在泵進口端，保證泵進口端充滿液體的一種止回閥，因為主要是應用在水泵上，所以也稱為水泵底閥。

    不銹鋼底閥屬于升降式止回閥，安裝在離心泵吸入管的底端，故稱之為“水泵底閥”，其結構原理如下圖1所示。

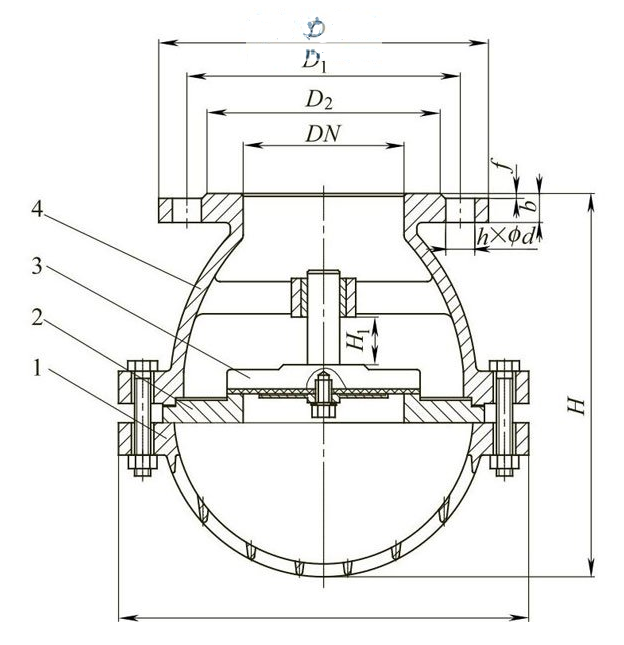

                                         圖1 不銹鋼底閥（水泵底閥）結構

                                  1—下閥體；2—閥座；3—閥瓣；4—上閥體

    泵啟動前，閥瓣因自重而關閉，可將水注滿不銹鋼底閥上部的吸入管。泵啟動后，吸入管內的吸力將不銹鋼底閥閥瓣提升，使水流不斷進入泵。停泵后吸力消失，不銹鋼底閥又自行關閉。

    不銹鋼底閥是一種特殊類型的升降式止回閥，安裝在泵管道的吸入端。大多數(shù)水泵要求在啟動之前注水，以排放泵殼內和吸入端管道內的空氣，此時需要有一臺止回閥，以防止注入的液體流失。

    泵殼和吸入管道可以采用手動傾倒液體以充滿泵，或者采用向泵殼里施加真空的方法誘導液體進入管道和泵殼。在這兩種情況下，不銹鋼底閥可以防止充入的液體直接流出或排空泵殼的空氣。切記，不銹鋼底閥的吸力系統(tǒng)是一個緩阻，導致泵的吸入壓力損失，管道的設計和選擇閥門時這種緩阻必須加以考慮。
